MNS、GCK、GCS型低压抽出式 成套开关设备

产品概述

MNS、 GCK、GCS是一种模块化、多功能的低压配电柜。应用于冶金、石油、化工、工矿企业及基础设施等领域中所有需要高可靠性场合的低压系统：配电和电动机控制系统。MNS采用的柜体结构具有高度的灵活性。根据您的需要或不同的使用场合，柜体内可安装多种型号及规格元器件；根据不同的用电设备，多种类型的馈电单元可以装在同一列柜或同一台柜中。如：馈电回路与电动机控制回路可以混装在一起。执行标准：IEC60439、GB7251.1。

MNS、GCK、GCS产品型号及含义产品型号及含义

使用环境条件

◆环境温度：-5℃~+40℃,24h内的平均温度不高于+35℃；

◆海拔高度：2000m及以下；

◆大气条件：空气清洁，相对湿度在最高温度+40℃时不超过50%，在较低温度时允许有较大相对湿度(如在+20℃时为90%)，应考虑由于温度的变化可能偶然产生凝露的影响；

◆本装置适应以下温度的运输和储存过程：-25℃~+55℃的范围之间，在短时间内(不超过24h)可达到+70℃，在这些极限温度下装置不应遭到任何不可恢复的损伤，而且在以上条件下应能正常工作；

◆当本装置使用于海上石油钻采平台和核电站时，应另行签订技术协议。

如果上述使用条件不能满足时,应由用户和制造厂协商解决

订货须知

订货时用户须提供以下资料

◆一次回路方案及单线系统图；

◆二次回路原理图或接线图；

◆装置的排列图和配电室的平面布置图；

◆每个装置内所装电器设备的详细规格和数量；

◆提供水平母线的工作电流和短路电流，并按工厂标准选取母线规格，如不注明母线规格，由制造厂选定；

◆母线系统Ll，L2，L3，N，PE或Ll，L2，L3，PEN，如不注明，由制造厂选定；

◆提供每个回路的使用名称(限制在10个字以内)，如不提供，制造厂仅供空白符号牌；

◆装置外壳的防护等级(IP30，IP40)柜底是否要封闭，如果不注明，则为P30，柜底不封闭；

◆装置表面漆颜色，如果不注明，则为厂家指定颜色。

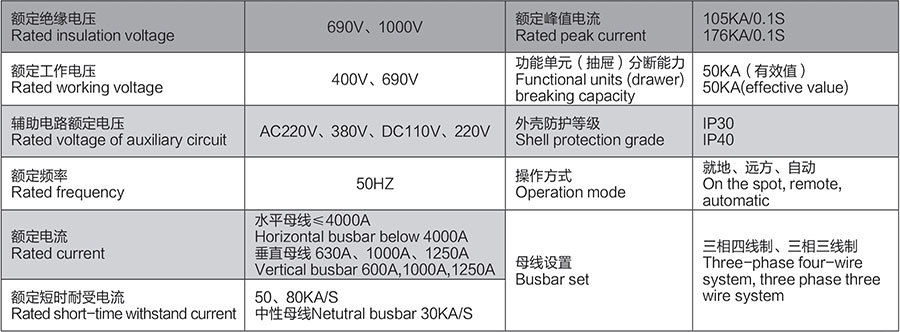

MNS 技术参数

GCK 技术参数

GCS 技术参数
